PWM signal generatorini ishlatish bo'yicha ko'rsatmalar
1. Elektr Parametr
(Sinov shartlari: Xona harorati, Oddiy bosim)
|
Parametrlar |
Qiymat |
Izohlar |
|
Yo'naltiruvchi kuchlanish |
5V DC |
Kirish mos yozuvlar kuchlanishi VCC va GND |
|
Ishlash harorati. Diapazon |
-10 daraja – +40 daraja |
- |
|
Saqlash harorati. Diapazon |
-20 daraja – +40 daraja |
- |

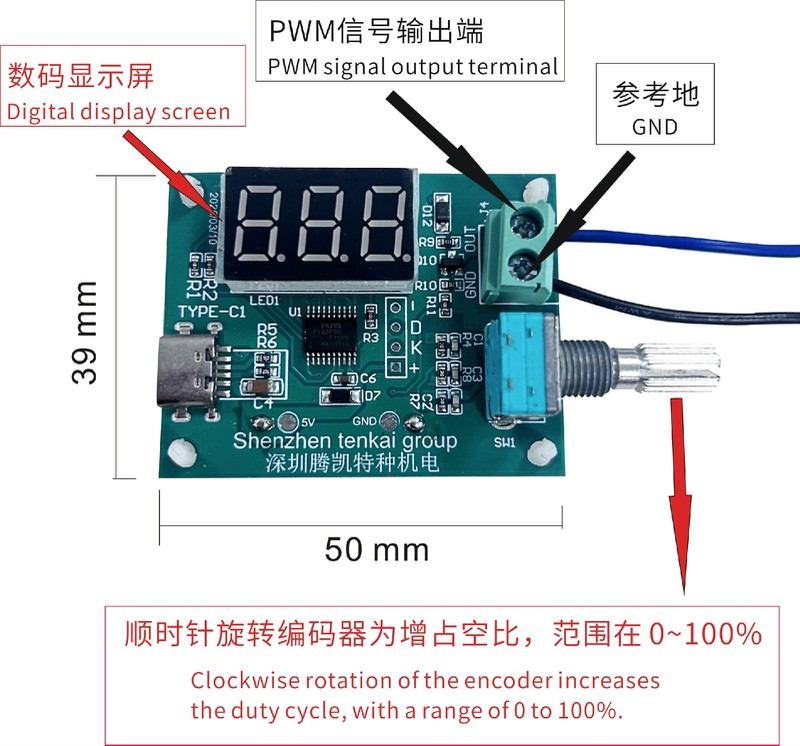

2. Interfeys ta'rifi
|
Yorliq/nom |
Funktsiya |
Tavsif |
|
OUT |
PWM signal chiqishi |
Chastotani 26KHz, Chiqish 0 ~ 100% ish aylanishi, 1% qadam, Yuqori daraja 5V, Past darajali 0V |
|
GND |
Yo'naltiruvchi asos |
GND |
3. Funktsional tavsif
Ushbu drayver paneli uchun funksiyalarni taqqoslash jadvali (Ha: Funktsiya mavjud, Yo'q: Funktsiya mavjud emas)
|
Ha/Yo‘q |
Kod |
Funktsiya |
Tavsif |
|
Ha |
PWM |
PWM signal chiqishi |
Kodlovchini soat miliga teskari aylantirish ish aylanishini kamaytiradi; soat yo'nalishi bo'yicha uni oshiradi. Diapazon 0 ~ 100%, mos keladigan qiymat raqamli naychada ko'rsatiladi. |
4. PWM to'lqin shakllari

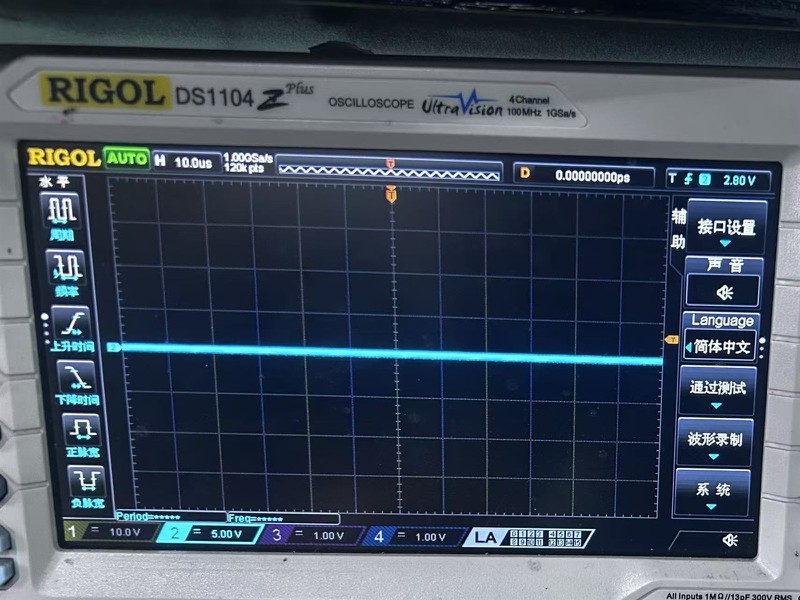

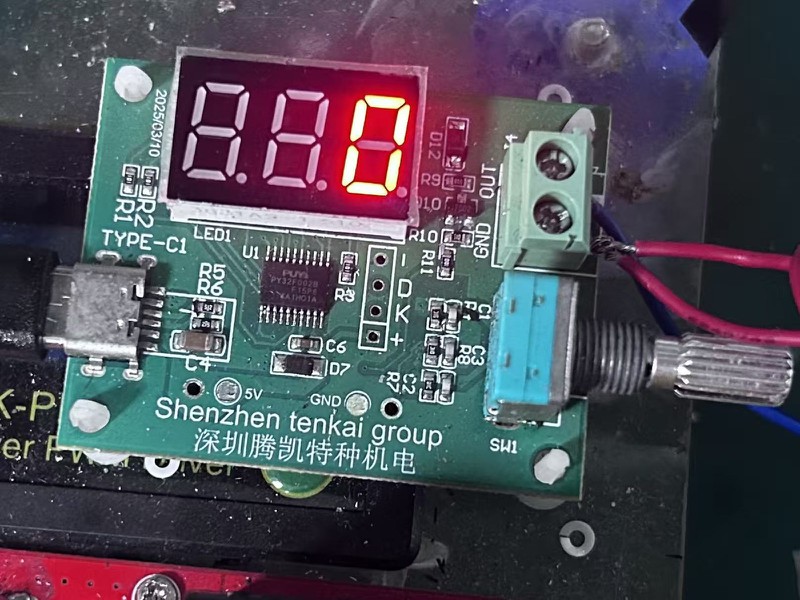

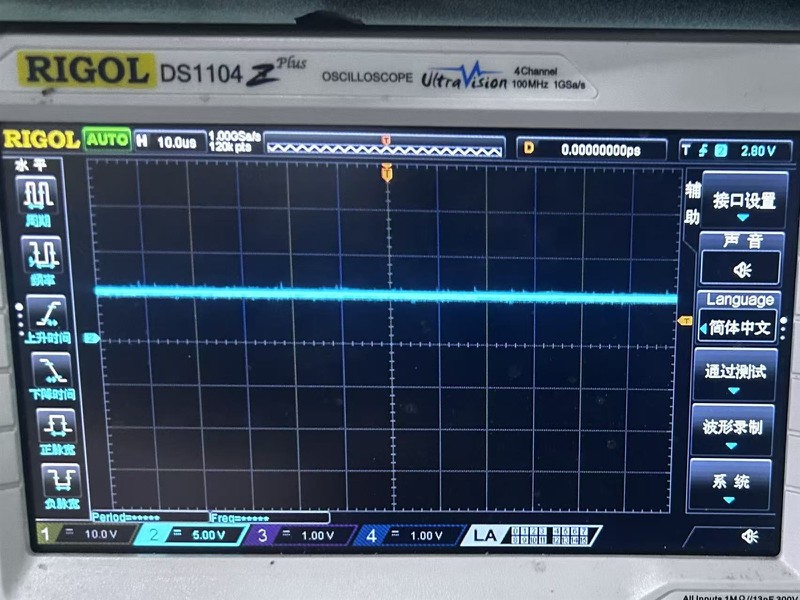

(1)PWM 0% bo'lsa, mos keladigan to'lqin shakli quyidagicha bo'ladi:
 |
 |

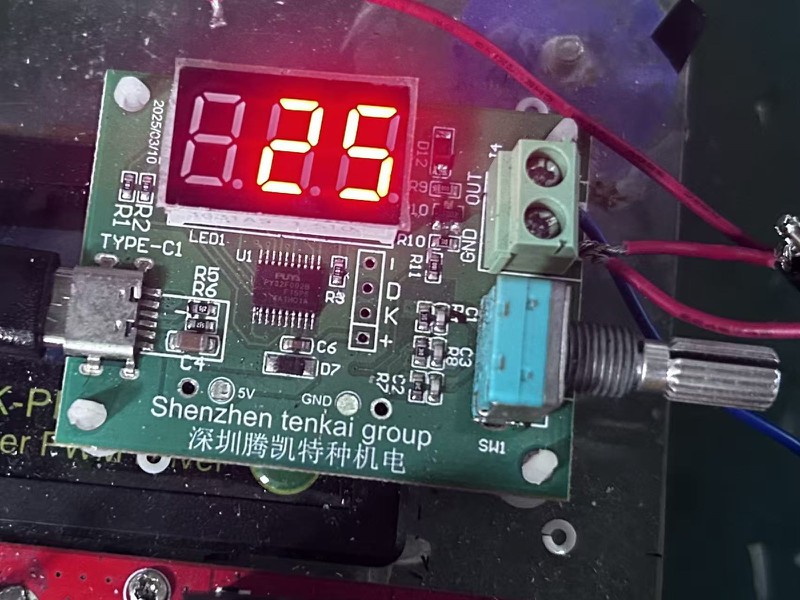

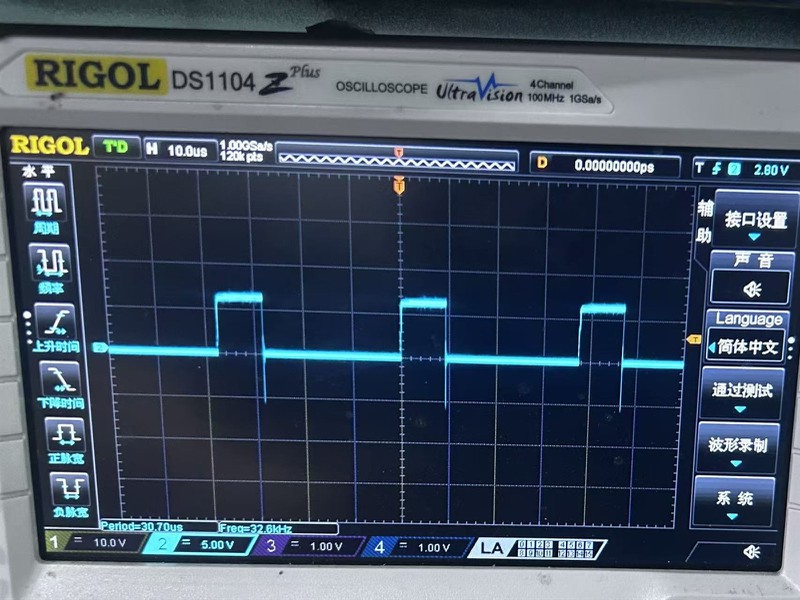

(2)PWM 25% bo'lsa, mos keladigan to'lqin shakli quyidagicha:
 |
 |

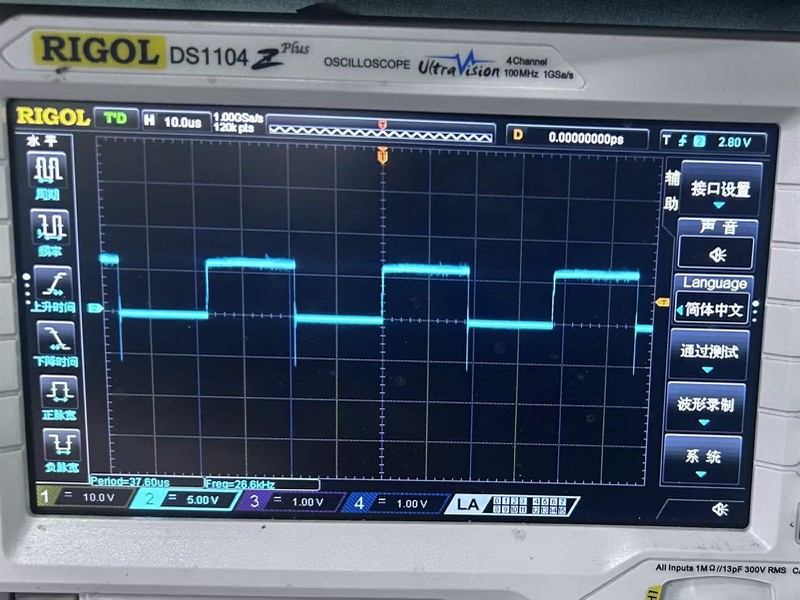

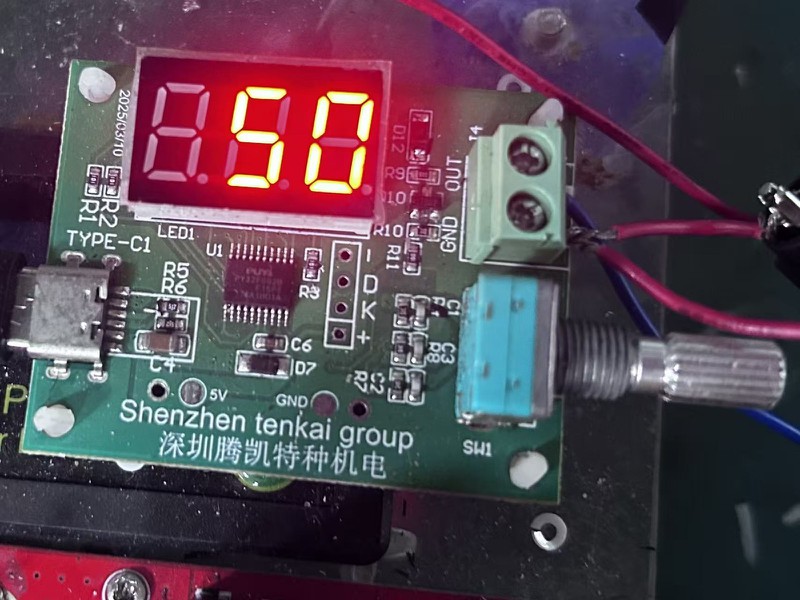

(3)PWM 50% bo'lsa, mos keladigan to'lqin shakli quyidagicha bo'ladi:
 |
 |

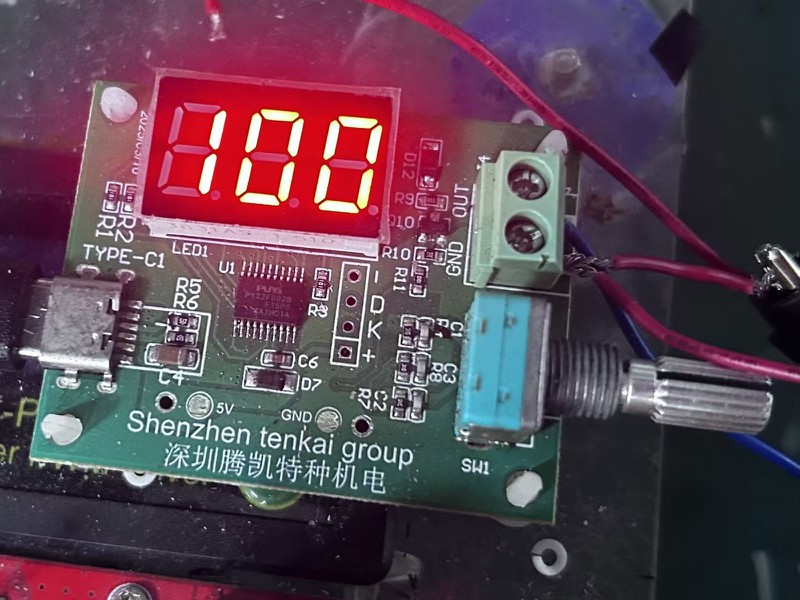

(4)PWM 100% bo'lsa, mos keladigan to'lqin shakli quyidagicha bo'ladi:
 |
 |
5. Foydalanishda ehtiyot choralari
(1) Quvvat manbaiga qoʻyiladigan talablar: Quvvat manbai uchun -C tipi interfeysiga ulangan 5V quvvatli zaryadlovchi boshidan foydalaning.
(2)Maxsus quvvat manbai Eslatma: Agar ta'minot uchun quvvat bankidan foydalansangiz, yuk qarshiligini parallel ravishda ulash kerak.
(3) Jismoniy himoya: Ehtiyotkorlik bilan ishlang, zarba yoki kuchli zarbalardan qoching.
(4)Atrof-muhitni muhofaza qilish - ESD: Komponentlarga zarar yetkazmaslik uchun elektrostatik zaryadsizlanishdan (ESD) ehtiyot choralarini ko'ring.
(5)Ekologik talablar: namlik va suvdan himoya qilish; qurilmani nam sharoitlar yoki suyuqliklarga ta'sir qilishdan saqlaning.
6. Operatsion yo'riqnomasi video ko'rsatish
